Выкройка прямого рукава

Прямой одношовный рукав

Наименование необходимых мерок.

  • Д р(длина рукава) = 53,5 см.
  • О п (обхват плеча) = 29,1 см.
  • О зап (обхват запястья)= 16,1 см.
  • ОО1 = (вертикальную мерку - высота проймы измеряют с чертежа основы платья в расчете для выкройки рукава) = 17 см

Или высоту проймы можно вычесть по формуле:
Впрз (мерка высота проймы сзади) + Пспр(прибавка на свободу проймы)+Псдт(прибавка спинки до талии) = 20,7 см + 2 см + 0,5 см = 23,2 см : 4 * 3 = 17,4 см (допустимая разница между снятой меркой ОО1 или вычисленной по формуле не должна превышать не менее и не более чем на 2 - 4 мм).

Построение базисной сетки.

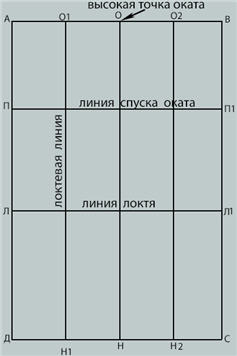

Базисная сетка для выкройки прямого рукава

Ширина и длина рукава.

Длину и ширину находят и строят следующим образом: чертят прямоугольник А В С Д, у которого стороны АВ и ДС (ширина рукава) = Оп + Поп = 29,1 + 6 = 35,1см, а так же стороны А Д, и В С(длина рукава) = снятой мерки Др(длина рукава) = 53,5 см.

Нахождение линии спуска оката.

АП = ВП1 = ОО1 – 2,5 см = 17 см – 2,5 = 14,5 см. Точки П и П1 соединяют.

Горизонтальная линия локтя.

Линия локтя ЛЛ1 находится так: АЛ = ВЛ1=АД :2+2 =31,8 см. точки ЛЛ1соединяют.
Параллельно отрезку АВ вниз на расстоянии 31,8 см чертим параллельный отрезок ЛЛ1.
Число 31,8 получено из формулы: АЛ = ВЛ1 = АД : 2 + 2 =31,8 см.

Вспомогательные линии рукава.

Отрезок АВ делится на четыре равные части перпендикулярными отрезками: сперва по середине отрезком ОН делится пополам, а потом слева О1Н1 и справа О2Н2.

Построение рукава.

Линия оката.

Точки ПО и ОП1 соединяют пунктирными прямыми линиями и там где эти линии пересекаются с вспомогательными линиями, точки пересечения обозначают буквами О3 и О4. Далее все отрезки пунктирных линий (между вспомогательными линиями) делят пополам.

Затем от точки, которая разделяет отрезок ПО3 вниз под прямым углом откладывают 0,5 сантиметра, от точки О3 вверх - 1см ставим точку О5, а от середины отрезка О3О вверх отмеряем 2 см , от середины отрезка ОО4 вверх – 1,5 см, О4П1 вниз - 2 см. Оформляем линию оката рукава плавной выгнутой линией, которая проходит через точки П, 0.5 см, О5, 2 см, О(высокая точка оката), 1.5 см, О4, 2 см, П1.

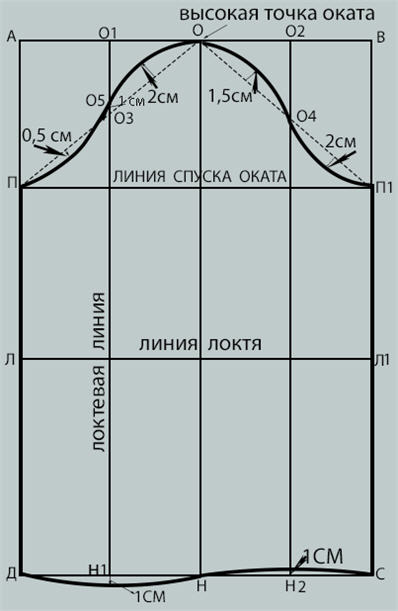

Готовая выкройка основы прямого рукава

Оформление линии низа рукава.

От точки Н1 вниз, а от Н2 вверх откладываем по 1 см (постоянная величина).
Линию низа оформляют плавной изогнутой, которая проходит через точки: Д, 1 см, Н, 1 см, С.
Конечный результат выкройки должен получится такой как показано на картинке.
