Выкройка основы платья. Построение чертежа.

Самое простое платье. Выкройка.

Выкройка практически любого платья, строится на основной выкройке. Изменяя фасон и добавляя некоторые элементы (выточки, складки, рельефные швы, разрезы т. д.) можно выкроить любую модель платья.

В данном руководстве рассматривается платье 46 размера. Для построения индивидуальных выкроек, следует использовать размеры соответствующие меркам снятым с человека, для которого планируется шить платье.

В процессе построения выкройки будет объясняться из каких мерок берется определенный размер и как он рассчитывается.

Мерки, которые понадобятся для построения выкройки:

Пош (Полу-обхват шеи) = 17,9 см Пог 1 (Полу-обхват груди 1) = 44 см
Пог 2 (Полу-обхват груди 2) = 46 см Пот (Полу-обхват талии) = 35,5 см
Поб (Полу-обхват бедер) = 50 см Цг (Центр груди) = 9,1 см
Шг (Ширина груди) = 16,7 см Шс (Ширина спины) = 17,8 см
Дпл (Длина плеча) = 13 см Дст (Длина спинки до талии) = 41,6 см
Вг (Высота груди) = 26,2 см Дпт (Длина переда до талии) = 42,8 см
Впк (Высота плеча косая) = 42 см Дю (Длина юбки) = 58 см
Впрз (Высота проймы сзади) = 20.7 см Пг(прибавка на свободное облегание к груди) = 5 см

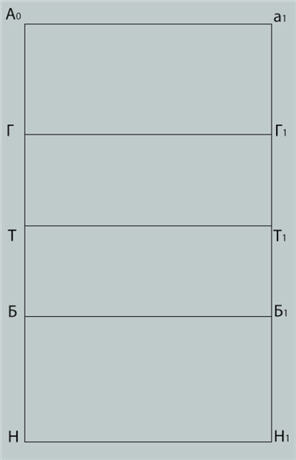

Базисная сетка

Начинаем построение чертежа с базисной сетки(рассчитанные и построенные главные лини):

Базисная сетка для выкройки

А0а1 = 51 см. Длина этого отрезка рассчитана по формуле:
ПОг2(полу-обхват груди 2 ) + Пг(прибавка на свободное облегание к груди) = 46 см + 5 см = 51 см.
Остальные горизонтальные отрезки на этом рисунке равны и параллельны А0 а1.

А0Г = 23.2 см = Впрз(высота проймы сзади) + Пспр(прибавка на свободное облегание проймы) + Пдст(прибавка к длине спинки до талии) = 20.7 см + 2 + 0.5.

А0Т = Дст + Пдст = 41,6 + 0,5 = 42.1 см.

ТН = 45 см = ДЮ (длина юбки).

ТБ = 18.8 см = Дст(длина спинки до талии) : 2 – 2.= 41,6 : 2 - 2

Чертеж спинки

Чертеж выкройки спинки

Ширина спинки до проймы прямоугольник А0аГ2Г.

А0а = 18.8 см = (Шс(ширина спинки) : 2) + Пшс(прибавка к ширине спинки) = 17.8 см + 1 см.

Ширина проймы - прямоугольник аа2Г3Г2.

Отрезок а2а1 = 20.2 см = (Шг(ширина груди) : 2) + (Пог2(полу-обхват груди 2) – Пог1) + Пшг(прибавка к ширине груди) = 16.7 + (46 – 44) + 1.5.

Для контроля.
Отрезок аа2 = 12 см = А0а1 – (А0а + а1а2), меряется с чертежа.
Отрезок аа2 = (Оп(обхват плеча) + Поп(прибавка к обхвату плеча)) : 3 = (29.1 + 6) : 3. = 11.7.
Ширина проймы может отклоняться от контрольных вычислений на 0.2 – 0.4 см, но не может быть меньше их. В нашем случае она не должна быть меньше чем 11.7.

Горловина спинки – формируется кривой А1А.

Отрезок А0А = 7 см = Пош(полу-обхват шеи) : 3 + Ппош(прибавка к полу-обхвату шеи) = 17.8 : 3 + 1.

А0А1 = 2.3 см = А0А : 3. Сама кривая А1А, рисуется от руки, приблизительно, как на рисунке.

Построение плечевой точки П.

Плечевая точка П формируется пересечением двух радиусов ТП и АП.

ТП = 42.5 см = Впк(высота плеча косая) + Пдст(прибавка к длине спинки до талии) = 42 + 0.5.

АП = 15 см = Дпл(длина плеча) + 2 см = 13 + 2 см.
2 см - это прибавка на раствор выточки, для сутулой фигуры это значение равно 2.5 – 3.5 см, для перегибистой фигуры выточка заменяется посадкой и этот размер равен 0.7 – 1см.)
Отрезок АП – это вспомогательная прямая, на которой будет строиться выточка.

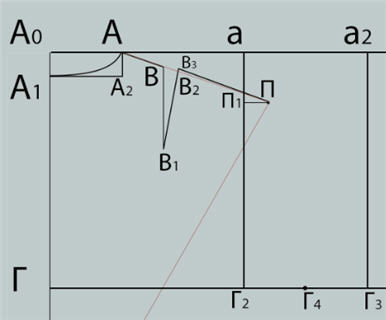

Построение выточки

Построение выточки на базовой выкройке платья

АВ = 4.3 см = Дпл : 3 = 13 : 3.

Отрезок ВВ1 параллелен А0Г. ВВ1 = 8 см. Эта величина постоянна (от 7 см до 9 см) для стандартных фигур.

ВВ2(раствор выточки) = 1.5 см = 2 см(прибавка на раствор выточки) – 0.5 см (прибавка для посадки плечевого шва).

В1В3 = В1В = 8 см. Этот отрезок проходит через точку В2, которая расположена на отрезке АП.

Точка Г4 делит отрезок Г2Г3 пополам. Отрезок П1П перпендикулярен аГ2.

Формирование линии проймы

Формирование линии проймы

Г2П2 = 7.8 = П1Г2(меряем на чертеже) : 3 + 2(постоянная прибавка).

Из точки Г2 проводим биссектрису 1 длиной 2.9 см = 0,2 * Г2Г3 + 0,5 = 0,2 * 12 + 0,5

Г2Г5 = Г2Г3 : 3 = 4 см.

Кривая ПГ4 строится от руки и должна проходить через П2 и окончание биссектрисы.

Построение чертежа переда

Построение выкройки переда

Через точку Г5, параллельно А0Н проводим отрезок Г6Н2 – линия бокового шва.
Для изделий свободной формы, с рукавами реглан и цельнокроеными, боковой шов может проходить через точку Г4, а не Г5.

Построение горловины

Т1А3 = 43.3 см = Дпт(длина переда до талии) + Пдпт(прибавка к длине переда до талии) =
= 42.8 + 0.5. Если мерка Дпт больше, чем Дст на 6 и более сантиметров, то каждая из точек Т1, Б1, Н1 должна быть смещена в низ на величину, которая вычисляется по формуле – (ДптДст) : 4.
Например, (46 – 40) : 4 = 1.5, Т1Т1’ = Б1Б1’ = Н1Н1’ = 1.5 см.

А3А4 = А0А = 7 см – чертим параллельно А0а1.

А3А5 = 8 см = А3А4 + 1 = 7 + 1.

Кривую А4А5 чертим от руки, примерно как на рисунке.

Построение выточки переда

Г1Г7 = 9.1 см = Цг(Центр груди)

А4Г8 = 26.2 см = Вг(Высота груди), чертится из точки А4 через Г7.

Точка А6 строится пересечением радиусов А4А6 и Г8А6.

А4А6 = 6 см = 2 * (Пог2Пог1) + 2(Прибавка к выточке).
Прибавка к выточке для 38 размера – 0.5 см, 40 – 0.8 см, 42 = 1.1 см, 44 – 1.5 см, 46 – 2 см, 48 – 2.5 см, 50 – 3 см.

А6Г8 = А4Г8 = 26.2

Высота проймы переда

На отрезке а2Г3 отмечаем вспомогательную точку П3.

Г3П3 = Г2П1(меряем на чертеже, в нашем случае 17 см).

Г3П4 = Г3П3 : 3 = 17 : 3 = 5.7.

П4П4’ = 0.6 см (постоянная величина для всех размеров).

Построение линии плеча

Точка П5 строится пересечением двух радиусов П4’П5 и А6П5.

П4’П5 = П4’П3 = 12 см.

А6П5 = Дпл(длина плеча) = 13 см.

Построение проймы

Перпендикуляр 3(1 см) чертим посередине вспомогательного отрезка П5П4.

Из угла Г3 чертим биссектрису 2=(2.4 см), длина которой вычисляется по формуле:
0.2 * Г2Г3 = 0.2 * 12 = 2.4 см, где 0.2 постоянная величина.
Линия проймы переда, формируется кривой П5Г6, которая проходит через точки П4 и Г4, перпендикуляр 3 и окончание биссектрисы 2.

Расчет для выкройки рукава

Отрезок О1О чертим из середины отрезка ПП5 параллельно А0Н.
Длину отрезка ОО1 измеряем на чертеже.

Базовая выкройка платья

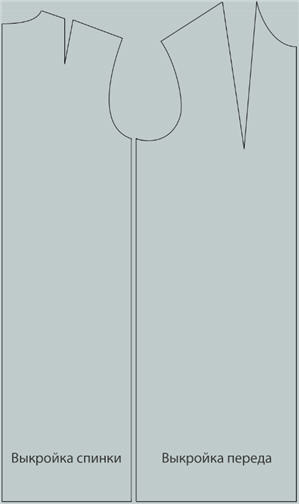

Подготовка выкройки к раскрою

Подготовка выкройки к раскрою

Полученный чертеж выкройки для дальнейшего использования нужно разделить на две части по линии бокового шва. В результате должны получиться две части выкройки – выкройка спинки и выкройка переда.

Все это делается на бумаге в натуральную величину. Затем каждая из выкроек вырезается и переносится на ткань. Уже на ткани добавляются припуски на швы и обработку.
