Выкройка втачного, длинного рукава для основы классического платья полуприлегающего силуэта.

Данный рукав является элементом классического полуприталенного платья, подробное описание выкройки которого можно найти здесь.

Построение начинаем со снятия мерок руки человека. Как это сделать и какие мерки понадобятся, при построение чертежа. Смотрите в таблице, которая находится ниже.

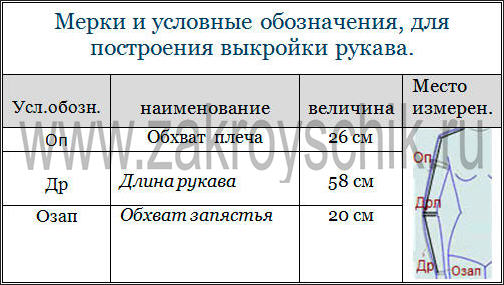

Таблица размеров втачного рукава для платья полуприлегающего силуэта

Далее после того, как мерки сняты и записаны, приступаем к построению чертежа выкройки рукава.

Длина рукава.

По средине листа бумаги строим вертикальную линию с точками ОС (середина рукава) = 58см.

Выкройка втачного рукава для платья полуприлегающего силуэта.

Высота оката.

Отрезок ОП (высота оката) = 15,5см взят из формулы:
ОП = ПГ1(величина с чертежа полочки) - 5 см = 20,5см - 5 см = 15,5см.

Ширина оката рукава.

Из точки П в противоположные стороны строим горизонтальные отрезки ПП1 и ПП2.
ПП2 = ПГ1(величина с чертежа полочки) = 20,5 см.
ПП1 = ПГ1(величина с чертежа полочки) - 2 см (стандартная величина) = 18, 5 см.

Линия оката рукава.

Проводим вверх наклонные прямые линии П1О и П2О, до точки О.
С левой стороны П1О делим на части, П1Л = 8см и ОЛ1 = 8см.
Из точки Л1 вверх строим перпендикуляр стандартной величиной и обозначаем это место условной буквой Л2.
Л1Л2 = 1,7см.
С правой стороны отрезок ОП2 делим на части, ОР2 = 8см и П2Р = 8см.
Отрезки Р2Р3 = 0,6 см и РР1 = 2 см.
Оформляем окат рукава плавной кривой линией через точки П1, Л, Л2, О, Р3, Р1, П2.

Боковые срезы и ширина выкройки низа рукава.

Ширина рукава внизу НН1 = Озап (обхват запястья) + прибавка = 20 см + 2 см = 22см.
Распределяем полученную величину по линии низа.
СН1 = НН1 : 2 + 1 см = 22см : 2 +1см = 12см.
СН = НН1 : 2 - 1 см = 22см : 2 - 1см = 10 см.
На полученных отрезках СН и СН1 проведем серединные перпендикуляры:
С1Н2 = С2Н3 = 0,5см (стандартная величина).
Оформляем линию низа плавной кривой через точки Н, Н2, С, Н3, Н1.

Примечание: Если шов на выкройке был перемещен в сторону переднего полотнища на 1 см, то нужно переместить, линию середины ОС и вершину рукава О на 1 см в сторону переда. К примеру: ОО1 = 1 см.

То что должно в итоге получиться сверяем с рисунком рукава на странице.
